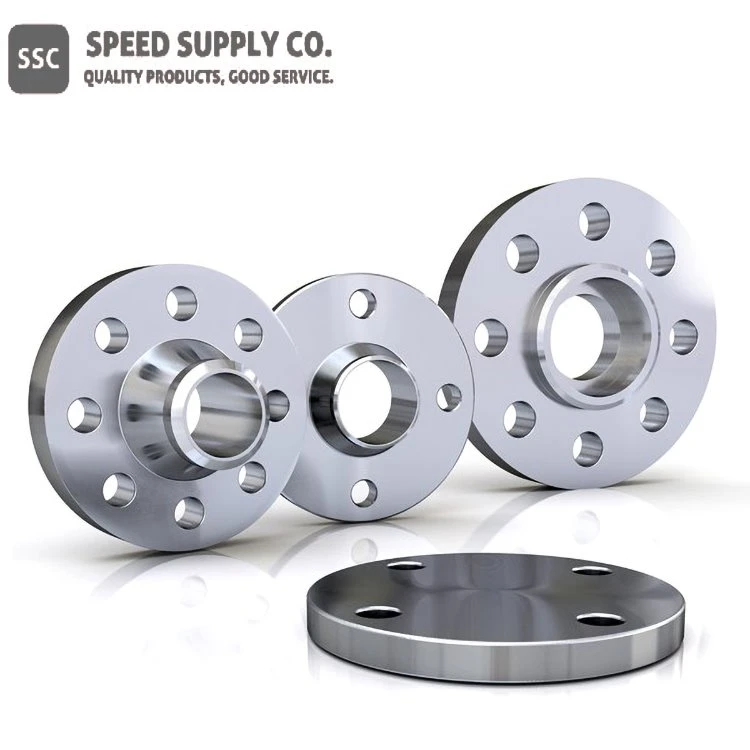

Flanges de titânio

Flanges de titânio

Material: Liga de titânio e titânio CP: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Enviar inquérito

Características

Material:

CP Titânio e Liga de Titânio: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Padrão:

ASTM, AMSE/ANSI e DIN

Tamanho:

1/2" a 24" NPS

Descrição dos flanges de titânio

Flanges de titânio são usados ​​para conectar tubos, bombas, vales e outros componentes de tubulação para criar uma rede de tubulação. Eles são usados ​​para dividir redes de tubos para facilitar a inspeção e limpeza, e podem ser parafusados ​​ou soldados aos tubos. As juntas flangeadas são normalmente aparafusadas com uma junta no meio.

A SSC produz e armazena uma ampla variedade de flanges comuns, incluindo:

● Flange de pescoço de soldagem

● Flange de Deslizamento

● Flange de solda de soquete

● Flange de junta de volta

● Flange rosqueado

● Flange cego

● Flange de Orifício

● Espetáculo em branco

Os flanges são normalmente especificados e produzidos de acordo com o padrão ASME B16.5 para flanges de tubos e conexões flangeadas e mantemos vários itens em estoque para envio imediato. Além dos flanges padrão, podemos produzir flanges especiais sob encomenda, incluindo flanges redutores/expansores, long neck e flanges de orifício.

Os flanges de titânio são mais conhecidos por serem fortes, leves e resistentes à corrosão. Uma propriedade que se destaca quando comparada a outro flange de metal é que o deslizamento de titânio-em flanges tem a maior relação resistência-para-peso com uma densidade de 4,51 g/cm3. Como exemplo, o titânio grau 5 é 4 vezes mais forte que o aço inoxidável 316 com quase metade do peso. Isso torna os flanges de pescoço de solda longos de titânio ideais para aplicações que exigem leveza de peso e excelente resistência, como petróleo e gás (abaixo-de furo), artigos militares e esportivos. Os flanges cegos de titânio são uma liga de alto{10}}desempenho que se beneficia muito da dupla fusão por meio do processo de refino por eletroescória (ESR). Não há necessidade de tratamento térmico pós-solda nesses flanges cegos de cubo alto de titânio. No entanto, a limpeza completa após a soldagem é fundamental para uma ótima resistência à corrosão em solda de titânio, ou então existe o risco de contaminação e fragilização.

A SSC oferece uma grande variedade de flanges de titânio, conexões e componentes personalizados. Não há material comercialmente disponível tão forte quanto o titânio em uma base de libra por libra.

O titânio grau 2 é o mais comumente solicitado na indústria de válvulas e conexões de tubos, com grande resistência e propriedades de resistência à corrosão. A maioria de nossos produtos será ASTM B381 Grau 2, dada sua disponibilidade e resistência à oxidação, assim como os equipamentos marítimos que utilizam aço inoxidável 316. Também oferecemos titânio grau 12, que mantém resistência superior em temperaturas mais altas e é conhecido por sua maleabilidade e soldabilidade. O titânio é frequentemente usado em aplicações que exigem serviço de alta temperatura e pressão, mas com peso reduzido. Alguns exemplos excelentes são componentes para a indústria aeroespacial (armações de carrocerias de ar) e equipamentos militares de última geração. Dadas suas excelentes propriedades de resistência à corrosão em aplicações marítimas e de cloreto, os flanges de titânio também são populares como componentes de perfuração offshore e conjuntos de trocadores de calor.

O titânio e suas ligas têm a capacidade de serem conformados a quente ou a frio, mantendo suas excelentes propriedades mecânicas. Enquanto isso, o titânio pesa muito menos que o aço comum (aproximadamente 40-45 por cento menos). Embora não sejam tão leves quanto o alumínio, nossos flanges e conexões de titânio são um pouco mais fáceis de manusear durante o processo de soldagem e instalação.

Especificação para Flanges de Titânio

Deslizamento de titânio-no flange

image003(001)

Deslizamento de titânio-no flange (face elevada)
1/2" a 24" NPS

Deslizamento de Titânio Classe 150-no Flange

Deslizamento de Titânio Classe 150-no flange

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso

Diâmetro do cubo Na Base

Rosto Elevado Diâmetro

Nº de furos

Diâmetro De Parafusos

Diâmetro Do Círculo Do Parafuso

Bore Dia.

Comprimento através do cubo

1/2

3-1/2

7/16

1-3/16

1-3/8

4

1/2

2-3/8

0.88

5/8

3/4

3-7/8

1/2

1-1/2

1-11/16

4

1/2

2-3/4

1.09

5/8

1

4-1/4

9/16

1-15/16

2

4

1/2

3-1/8

1.36

11/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

4

1/2

3-1/2

1.70

13/16

1-1/2

5

11/16

2-9/16

2-7/8

4

1/2

3-7/8

1.95

7/8

2

6

3/4

3-1/16

3-5/8

4

5/8

4-3/4

2.44

1

2-1/2

7

7/8

3-9/16

4-1/8

4

5/8

5-1/2

2.94

1-1/8

3

7-1/2

15/16

4-1/4

5

4

5/8

6

3.57

1-3/16

3-1/2

8-1/2

15/16

4-13/16

5-1/2

8

5/8

7

4.07

1-1/4

4

9

15/16

5-5/16

6-3/16

8

5/8

7-1/2

4.57

1-5/16

5

10

15/16

6-7/16

7-5/16

8

3/4

8-1/2

5.66

1-7/16

6

11

1

7-9/16

8-1/2

8

3/4

9-1/2

6.72

1-9/16

8

13-1/2

1-1/8

9-11/16

10-5/8

8

3/4

11-3/4

8.72

1-3/4

10

16

1-3/16

12

12-3/4

12

7/8

14-1/4

10.88

1-15/16

12

19

1-1/4

14-3/8

15

12

7/8

17

12.88

2-3/16

14

21

1-3/8

15-3/4

16-1/4

12

1

18-3/4

14.14

2-1/4

16

23-1/2

1-7/16

18

18-1/2

16

1

21-1/4

16.16

2-1/2

18

25

1-9/16

19-7/8

21

16

1-1/8

22-3/4

18.18

2-11/16

20

27-1/2

1-11/16

22

23

20

1-1/8

25

20.20

2-7/8

24

32

1-7/8

26-1/8

27-1/4

20

1-1/4

29-1/2

24.25

3-1/4

Deslizamento de Titânio Classe 300-no Flange

Flange de titânio SS 300

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso

Diâmetro do cubo Na Base

Rosto Elevado Diâmetro

Nº de furos

Diâmetro De Parafusos

Diâmetro Do Círculo Do Parafuso

Bore Dia.

Comprimento através do cubo

1/2

3-3/4

9/16

1-1/2

1-3/8

4

1/2

2-5/8

0.88

7/8

3/4

4-5/8

5/8

1-7/8

1-11/16

4

5/8

3-1/4

1.09

1

1

4-7/8

11/16

2-1/8

2

4

5/8

3-1/2

1.36

1-1/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

4

5/8

3-7/8

1.70

1-1/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

4

3/4

4-1/2

1.95

1-3/16

2

6-1/2

7/8

3-5/16

3-5/8

8

5/8

5

2.44

1-5/16

2-1/2

7-1/2

1

3-15/16

4-1/8

8

3/4

5-7/8

2.94

1-1/2

3

8-1/4

1-1/8

4-5/8

5

8

3/4

6-5/8

3.57

1-11/16

Flange cego de titânio (face elevada)

image005(001)

Flange cego de titânio

1/2"-24" ASME B16.5

12" a 60" (MSS)

Classe 150 a 2500

Flange cego de titânio classe 150

Flange cego de titânio classe 150

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso

Rosto Elevado Diâmetro

Nº de furos

Diâmetro de parafusos

Diâmetro Do Círculo Do Parafuso

1/2

3-1/2

7/16

1-3/8

4

1/2

2-3/8

3/4

3-7/8

1/2

1-11/16

4

1/2

2-3/4

1

4-1/4

9/16

2

4

1/2

3-1/8

1-1/4

4-5/8

5/8

2-1/2

4

1/2

3-1/2

1-1/2

5

11/16

2-7/8

4

1/2

3-7/8

2

6

3/4

3-5/8

4

5/8

4-3/4

2-1/2

7

7/8

4-1/8

4

5/8

5-1/2

3

7-1/2

15/16

5

4

5/8

6

3-1/2

8-1/2

15/16

5-1/2

8

5/8

7

4

9

15/16

6-3/16

8

5/8

7-1/2

5

10

15/16

7-5/16

8

3/4

8-1/2

6

11

1

8-1/2

8

3/4

9-1/2

8

13-1/2

1-1/8

10-5/8

8

3/4

11-3/4

10

16

1-3/16

12-3/4

12

7/8

14-1/4

12

19

1-1/4

15

12

7/8

17

14

21

1-3/8

16-1/4

12

1

18-3/4

16

23-1/2

1-7/16

18-1/2

16

1

21-1/4

18

25

1-9/16

21

16

1-1/8

22-3/4

20

27-1/2

1-11/16

23

20

1-1/8

25

24

32

1-7/8

27-1/4

20

1-1/4

29-1/2

Flange cego de titânio classe 300

Flange cego de titânio classe 300

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso

Rosto Elevado Diâmetro

Nº de furos

Diâmetro De Parafusos

Diâmetro Do Círculo Do Parafuso

1/2

3-3/4

9/16

1-3/8

4

1/2

2-5/8

3/4

4-5/8

5/8

1-11/16

4

5/8

3-1/4

1

4-7/8

11/16

2

4

5/8

3-1/2

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1-1/2

6-1/8

13/16

2-7/8

4

3/4

4-1/2

2

6-1/2

7/8

3-5/8

8

5/8

5

2-1/2

7-1/2

1

4-1/8

8

3/4

5-7/8

3

8-1/4

1-1/8

5

8

3/4

6-5/8

Flange de pescoço de solda de titânio


1/2" a 60" NPS (ANSI) [Somente rosto elevado] Classe 150 a 2500
12" a 60" NPS (MSS) Classe 150 a Classe 900 [Face elevada] Classe 300 a Classe 900 [Juntas tipo anel-]

Flange de pescoço de solda de titânio classe 150

Flange de pescoço de solda de titânio classe 150

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso

Diâmetro do cubo Na Base

Rosto Elevado Diâmetro

Diâmetro do cubo no ponto de solda

Nº de<>

Diâmetro de parafusos

Diâmetro Do Círculo Do Parafuso

Bore Dia.

Comprimento através do cubo

1/2

3-1/2

7/16

1-3/16

1-3/8

0.84

4

1/2

2-3/8

0.62

1-7/8

3/4

3-7/8

1/2

1-1/2

1-11/16

1.05

4

1/2

2-3/4

0.82

2-1/16

1

4-1/4

9/16

1-15/16

2

1.32

4

1/2

3-1/8

1.05

2-3/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

1.66

4

1/2

3-1/2

1.38

2-1/4

1-1/2

5

11/16

2-9/16

2-7/8

1.90

4

1/2

3-7/8

1.61

2-7/16

2

6

3/4

3-1/16

3-5/8

2.38

4

5/8

4-3/4

2.07

2-1/2

2-1/2

7

7/8

3-9/16

4-1/8

2.88

4

5/8

5-1/2

2.47

2-3/4

3

7-1/2

15/16

4-1/4

5

3.50

4

5/8

6

3.07

2-3/4

3-1/2

8-1/2

15/16

4-13/16

5-1/2

4.00

8

5/8

7

3.55

2-13/16

4

9

15/16

5-5/16

6-3/16

4.50

8

5/8

7-1/2

4.03

3

5

10

15/16

6-7/16

7-5/16

5.56

8

3/4

8-1/2

5.05

3-1/2

6

11

1

7-9/16

8-1/2

6.63

8

3/4

9-1/2

6.07

3-1/2

8

13-1/2

1-1/8

9-11/16

10-5/8

8.63

8

3/4

11-3/4

7.98

4

10

16

1-3/16

12

12-3/4

10.75

12

7/8

14-1/4

10.02

4

12

19

1-1/4

14-3/8

15

12.75

12

7/8

17

12.00

4-1/2

14

21

1-3/8

15-3/4

16-1/4

14.00

12

1

18-3/4

13.25

5

16

23-1/2

1-7/16

18

18-1/2

16.00

16

1

21-1/4

15.25

5

18

25

1-9/16

19-7/8

21

18.00

16

1-1/8

22-3/4

17.25

5-1/2

20

27-1/2

1-11/16

22

23

20.00

20

1-1/8

25

19.25

5-11/16

24

32

1-7/8

26-1/8

27-1/4

24.00

20

1-1/4

29-1/2

23.25

6

Flange de pescoço de solda de titânio classe 300

Flange de pescoço de solda de titânio classe 300

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso.

Diâmetro do cubo Na Base

Rosto Elevado Diâmetro

Diâmetro do cubo No ponto de solda

Nº de furos

Diâmetro De Parafusos

Diâmetro Do Círculo Do Parafuso

Bore Dia.

Comprimento através do cubo

1/2

3-3/4

9/16

1-1/2

1-3/8

0.84

4

2-5/8

1/2

0.62

2-1/16

3/4

4-5/8

5/8

1-7/8

1-11/16

1.05

4

3-1/4

5/8

0.82

2-1/4

1

4-7/8

11/16

2-1/8

2

1.32

4

3-1/2

5/8

1.05

2-7/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

1.66

4

3-7/8

5/8

1.38

2-9/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

1.90

4

4-1/2

3/4

1.61

2-11/16

2

6-1/2

7/8

3-5/16

3-5/8

2.38

8

5

5/8

2.07

2-3/4

2-1/2

7-1/2

1

3-15/16

4-1/8

2.88

8

5-7/8

3/4

2.47

3

3

8-1/4

1-1/8

4-5/8

5

3.50

8

6-5/8

3/4

3.07

3-1/8

Flange de tubo de junta de sobreposição de titânio

1/2" a 24" NPS, Classe 150 a 300

image009(001)

Flange de tubo de junção de torneira de titânio classe 150

Flange de tubo de junta de sobreposição de titânio classe 150

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso

Diâmetro do cubo Na Base

Nº de furos

Diâmetro de parafusos

Diâmetro Do Círculo Do Parafuso

Bore Dia.

Comprimento através do cubo

1/2

3-1/2

7/16

1-3/16

4

1/2

2-3/8

0.90

5/8

3/4

3-7/8

1/2

1-1/2

4

1/2

2-3/4

1.11

5/8

1

4-1/4

9/16

1-15/16

4

1/2

3-1/8

1.38

11/16

1-1/4

4-5/8

5/8

2-5/16

4

1/2

3-1/2

1.72

13/16

1-1/2

5

11/16

2-9/16

4

1/2

3-7/8

1.97

7/8

2

6

3/4

3-1/16

4

5/8

4-3/4

2.46

1

2-1/2

7

7/8

3-9/16

4

5/8

5-1/2

2.97

1-1/8

3

7-1/2

15/16

4-1/4

4

5/8

6

3.60

1-3/16

3-1/2

8-1/2

15/16

4-13/16

8

5/8

7

4.10

1-1/4

4

9

15/16

5-5/16

8

5/8

7-1/2

4.60

1-5/16

5

10

15/16

6-7/16

8

3/4

8-1/2

5.69

1-7/16

6

11

1

7-9/16

8

3/4

9-1/2

6.75

1-9/16

8

13-1/2

1-1/8

9-11/16

8

3/4

11-3/4

8.75

1-3/4

10

16

1-3/16

12

12

7/8

14-1/4

10.92

1-15/16

12

19

1-1/4

14-3/8

12

7/8

17

12.92

2-3/16

14

21

1-3/8

15-3/4

12

1

18-3/4

14.18

3-1/8

16

23-1/2

1-7/16

18

16

1

21-1/4

16.19

3-7/16

18

25

1-9/16

19-7/8

16

1-1/8

22-3/4

18.20

3-13/16

20

27-1/2

1-11/16

22

20

1-1/8

25

20.25

4-1/16

24

32

1-7/8

26-1/8

20

1-1/4

29-1/2

24.25

4-3/8

Flange de tubo de junção de titânio classe 300:

Flange de tubo de junção de titânio classe 300

Nome Tamanho do tubo

Diâmetro da flange

Flange grosso.

Diâmetro do cubo Na Base

Nº de furos

Diâmetro De Parafusos

Diâmetro Do Círculo Do Parafuso

Bore Dia.

Comprimento através do cubo

1/2

3-3/4

9/16

1-1/2

4

1/2

2-5/8

0.90

7/8

3/4

4-5/8

5/8

1-7/8

4

5/8

3-1/4

1.11

1

1

4-7/8

11/16

2-1/8

4

5/8

3-1/2

1.38

1-1/16

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1.72

1-1/16

1-1/2

6-1/8

13/16

2-3/4

4

3/4

4-1/2

1.97

1-3/16

2

6-1/2

7/8

3-5/16

8

5/8

5

2.46

1-5/16

2-1/2

7-1/2

1

3-15/16

8

3/4

5-7/8

2.97

1-1/2

3

8-1/4

1-1/8

4-5/8

8

3/4

6-5/8

3.60

1-11/16

Graus e Propriedades

Grau de titânio

Composição química

Propriedades

1º ano

R50250

Comercialmente puro

C 0,10 máx.
Fe 0,20 máx.
H 0,015 máx.
N 0,03 máx.
O 0,18 máx.
Ti Restante

MÍN. TRAÇÃO 35 KSI
MÍN. RENDIMENTO 25 KSI
DUREZA 14,9
MÓDULO DE TRAÇÃO 103 GPA
ração de veneno 0,34-0,40

Grau 2

R50400

Comercialmente puro

C 0,10 máx.
Fe 0,30 máx.
H 0,015 máx.
N 0,03 máx.
O 0,25 máx.
Ti Restante

MÍN. TRAÇÃO 50 KSI
MÍN. RENDIMENTO 40 KSI
DUREZA 14,9
MÓDULO DE TRAÇÃO 103 GPA
ração de veneno 0,34-0,10

5º ano

R56400

Ti-6Al-4V

IA 5,5-6,75 máx.
C 0,10 máx.
Fe 0,40 máx.
H 0,015 máx.
N 0,05 máx.
O 0,20 máx.
V 3.5-4.5
Ti Restante

MÍN. TRAÇÃO 130 KSI
MÍN. RENDIMENTO 120 KSI
DUREZA 16.4
MÓDULO DE TRAÇÃO 114 GPA
ração de veneno 0,30-0,33

Nota 7

R52400

Ti-0.15Pd

Pd 0,12-0,25 máx.
C 0,10 máx.
Fe 0,30 máx.
H 0,015 máx.
N 0,03 máx.
O 0,25 máx.
Ti Restante

MÍN. TRAÇÃO 50 KSI
MÍN. RENDIMENTO 40 KSI
DUREZA 14,9
MÓDULO DE TRAÇÃO 103 GPA
RAÇÃO DE VENENO 0.37

9º ano

R56320

Ti-3Al-2,5V

IA 2,5-3,5
C 0,05 máx.
Fe 0,25 máx.
H 0,013 máx.
N 0,02 máx.
O 0,12 máx.
V 2.0-3.0
Ti Restante

MÍN. TRAÇÃO 90 KSI
MÍN. RENDIMENTO 70 KSI
DUREZA 13.0
MÓDULO DE TRAÇÃO 107 GPA
RAÇÃO DE VENENO 0.34

Grau 12

R53400

Ti-0.3Mo-0.8Ni

C 0,08 máx.
Fe 0,30 máx.
H 0,0135 máx.
M 0,2-0,4
N 0,03 máx.
O 0,25 máx.
Ti Restante

MÍN. TRAÇÃO 70 KSI
MÍN. RENDIMENTO 50 KSI
DUREZA 14,9
MÓDULO DE TRAÇÃO 103 GPA
RAÇÃO DE VENENO 0.28

Aplicações de flange de titânio e indústrias relacionadas

● Conecte tubos, bombas, vales e outros componentes de tubulação juntos para criar uma rede de tubulação

● Redes de tubos divididos para facilitar a inspeção e limpeza

● Tratamento de água

● Dessalinização

● Geração de energia

● Marinho

● Processamento químico

● Exploração de petróleo e gás


Tag: flanges de titânio, China, fornecedores, comprar, à venda, fabricados na China

O próximo artigo:

Fixadores de titânio

Você pode gostar também

(0/10)

clearall
