PRODUTOS

Home PRODUTOS Metais não{0}}ferrosos Tântalo Details

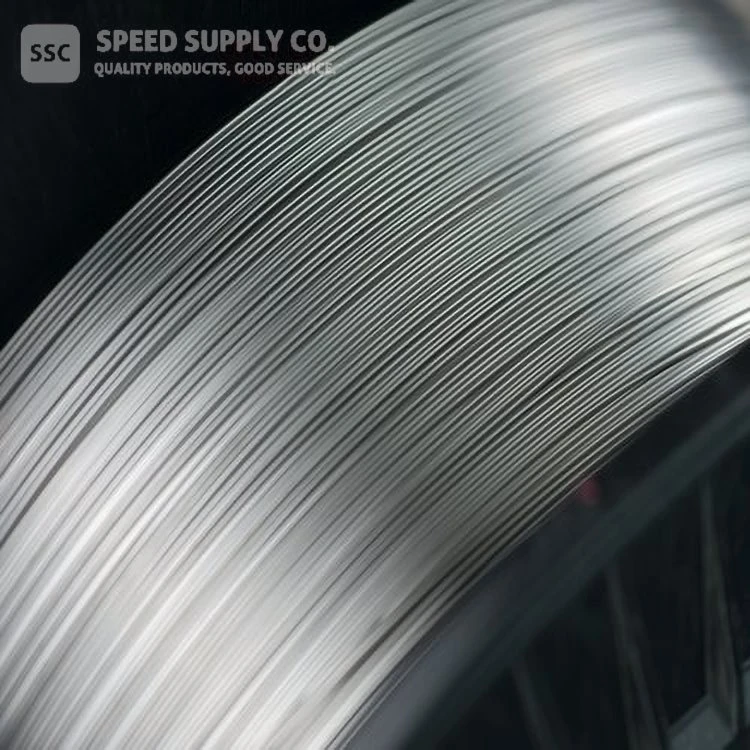

Fio do capacitor de tântalo

Número CAS: 7440-25-7

Features

Número CAS:	7440-25-7
Fórmula linear:	Ta, Ta-W, Ta-Nb
Pureza:	99,9 por cento, 99,99 por cento, 99,999 por cento
Padrão:	ASTM B365
Doença:	Laminados a quente, estirados a frio, recozidos
Superfície:	Black, Pickled, Polished (Dia. >1mm)
Tamanho:	Maior ou igual a 0,06 mm
MOQ:	1 kg
Graus de materiais:	R05200, tântalo não ligado,-forno de feixe de elétrons ou vácuo-arco fundido, ou ambos R05400, tântalo não ligado, pó-consolidação de metalurgia. R05255, liga de tântalo, 90 por cento de tântalo, 10 por cento de tungstênio, forno-de feixe de elétrons a vácuo-de fusão a arco, ou ambos. R05252, liga de tântalo, 97,5 por cento de tântalo, 2,5 por cento de tungstênio,-forno de feixe de elétrons ou vácuo-fundido por arco, ou ambos. R05240, liga de tântalo, 60 por cento de tântalo, 40 por cento de nióbio, forno de feixe de elétrons-ou vácuo-de fusão a arco.

Descrição do fio do capacitor de tântalo

O tântalo tem o dobro da densidade do aço e é altamente dúctil. Ele tem o quarto-ponto de fusão mais alto de todos os metais e é capaz de formar camadas de óxido extremamente finas e protetoras para capacitores de alta-qualidade.

A SSC é especializada na produção de fio de capacitor de tântalo de forma uniforme de alta pureza com a mais alta densidade e pureza possível. O fio de tântalo com grau de capacitor da SSC é fabricado por meio de-processo de trabalho a frio, por meio de forjamento, laminação, estampagem e trefilação para obter o tamanho desejado. Nosso fio de capacitor de tântalo padrão tem tolerância estrita e valor alfa (resistência condutiva).

Entre em contato conosco para fabricar ligas de arame personalizadas e tamanhos de bitola. Os materiais são produzidos usando cristalização, estado sólido e outros processos de purificação ultra-alta, como sublimação. A SSC é especializada na produção de composições personalizadas para aplicações comerciais e de pesquisa e para novas tecnologias proprietárias. O SSC também molda qualquer um dos metais de terras raras e a maioria dos outros materiais avançados em forma de haste, barra ou placa, bem como outras formas usinadas e através de outros processos, como nanopartículas e na forma de soluções e organometálicos. Também produzimos tântalo em pó, lingotes, pedaços, pellets, discos, grânulos e em formas compostas, como óxidos. Outras formas estão disponíveis mediante solicitação.

Composição química

Elemento	C	O	N	H	Fe	Mo	Nb	Ni	Si	Ti	W
R05200	0.01	0.015	0.01	0.0015	0.01	0.02	0.1	0.01	0.005	0.01	0.05
R05400	0.01	0.03	0.01	0.0015	0.01	0.02	0.1	0.01	0.005	0.01	0.05
R05255	0.01	0.015	0.01	0.0015	0.01	0.02	0.1	0.01	0.005	0.01	9.0–11.0
R05252	0.01	0.015	0.01	0.0015	0.01	0.02	0.5	0.01	0.005	0.01	2.0–3.5
R05240	0.01	0.02	0.01	0.0015	0.01	0.02	35.0–42.0	0.01	0.005	0.01	0.05

Diâmetros e Tolerâncias:

Diâmetro (mm)	Tolerância (mm)
0.06 0.10 0.11 0.15	±0.005
0.17 0.19 0.20 0.24 0.25 0.29 0.30	±0.006
0.33 0.34 0.35 0.38 0.40 0.47 0.50	±0.007
0,60 0,80 e acima	±0.01

Propriedades mecânicas

Estado	Resistência à tração (MPa)	Alongamento (porcentagem)
Leve (M)	300-750	10-30
Semi{0}}difícil(Y2)	750-1250	1-6
Difícil (Y)	>1250	1-5

Fragilidade AntioxidanteNúmero de dobras:

Grau	Diâmetro (mm)	Tempos de flexão
R05200	0.10~0.40	3
R05200	>0.40	4
R05400	0.10~0.40	4
R05400	>0.40	6

Propriedades elétricas

LC	Menor ou igual a 0,10µA/cm2
Líquido de formação	0,1 por cento H3PO4
Temperatura de formação	90±2
Densidade da Corrente	5mA/cm2
Tensão/tempo de formação	225V/30min
